固定污染源废气排放口设置要求

一、废气排放口设置的相关标准

GB/T16157-1996固定污染源排气中颗粒物测定与气态污染物采样方法

HJ75-2017固定污染源烟气（SO2、NOX、颗粒物）排放连续监测技术规范

HJ/T 397-2007 固定源废气监测技术规范

GB 15562.1-1995环境保护图形标志-排放口（源）

T/CAEPI 46-2022《固定污染源废气排放口监测点位设置技术规范》

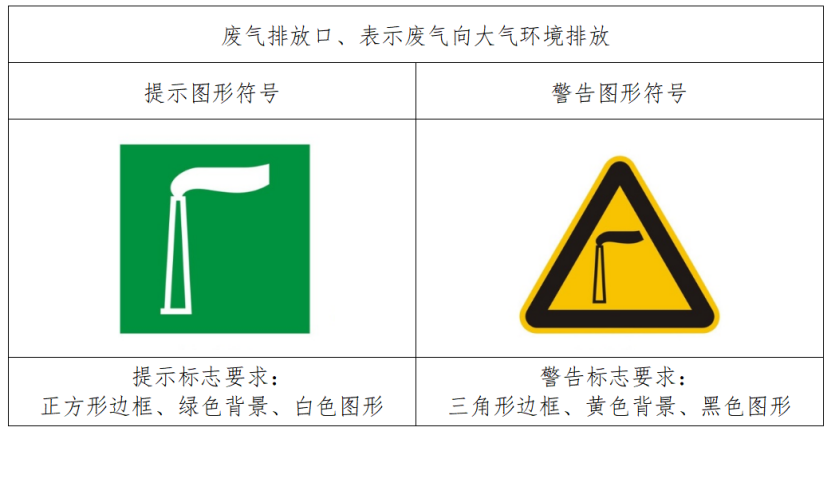

二、废气排放口标志牌要求

三、采样位置与采样点

1、采样位置应避开对测试人员操作有危险的场所。

2、采样位置应优先选择在垂直管段。应避开烟道弯头和断面急剧变化的部位。采样位置应设置在距弯头、阀门、变径管下游方向不小于6倍直径，和距上述部件上游方向不小于3倍直径处。对矩形烟道，其当量直径D=2AB/（A+B），式中A，B为边长。也就是我们常说的上三下六。

采样断面的气流应控制在5m/s以上。

3、采样现场空间位置有限，无法满足上述要求时，则选择比较适宜的管段采样，但采样断面与弯头的距离至少是烟道直径的1.5倍，并应适当增加测点的数量和采样频次。

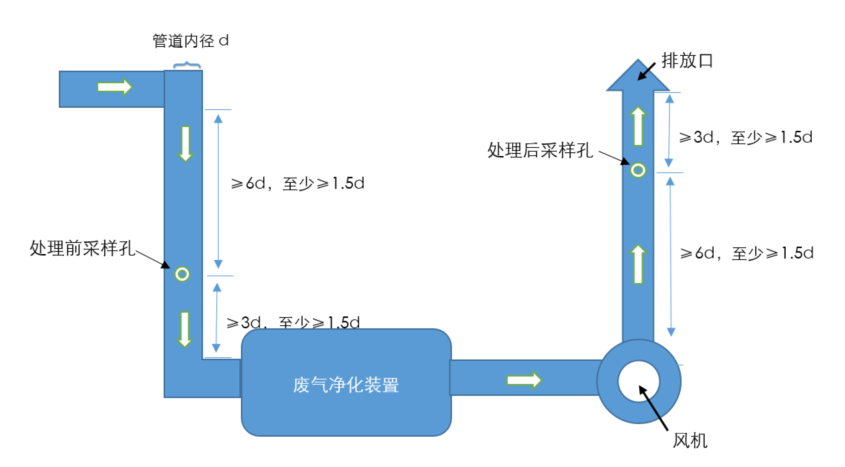

示意图

4、距弯头、阀门、风机等变径处，

其下游方向要不小于6倍直径，其上游方向要不小于3倍直径(GB/T 16157)

其下游方向要不小于4倍直径，其上游方向要不小于2倍直径(HJ 75)

其下游、上游方向均要不小于1.5倍直径，并应适当增加测点的数量和采样频次(HJ/T 397)

5、采样孔的内径应不小于80mm,采样孔管长应不大于50mm。不使用时应用盖板、管堵或管帽封闭。

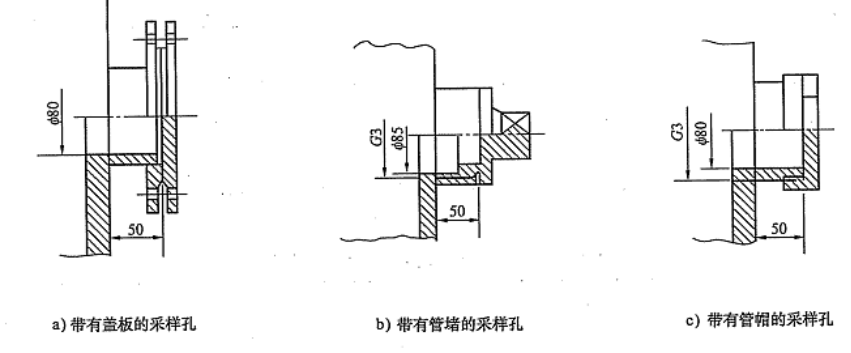

以下为几种封闭形式的采样孔

四、监测平台

当采样点位置较高，无法直接实施采样作业的，应设置采样平台和爬梯；

为保障监测人员安全及监测工作顺利进行，平台面积应不小于1.5m²，并设有不低于1.1m高的护栏，采样平台承重不小于200kg/m²，监测平台宜设置在监测孔的正下方1.2m～1.3 m处，应永久、安全、便于采样及测试。

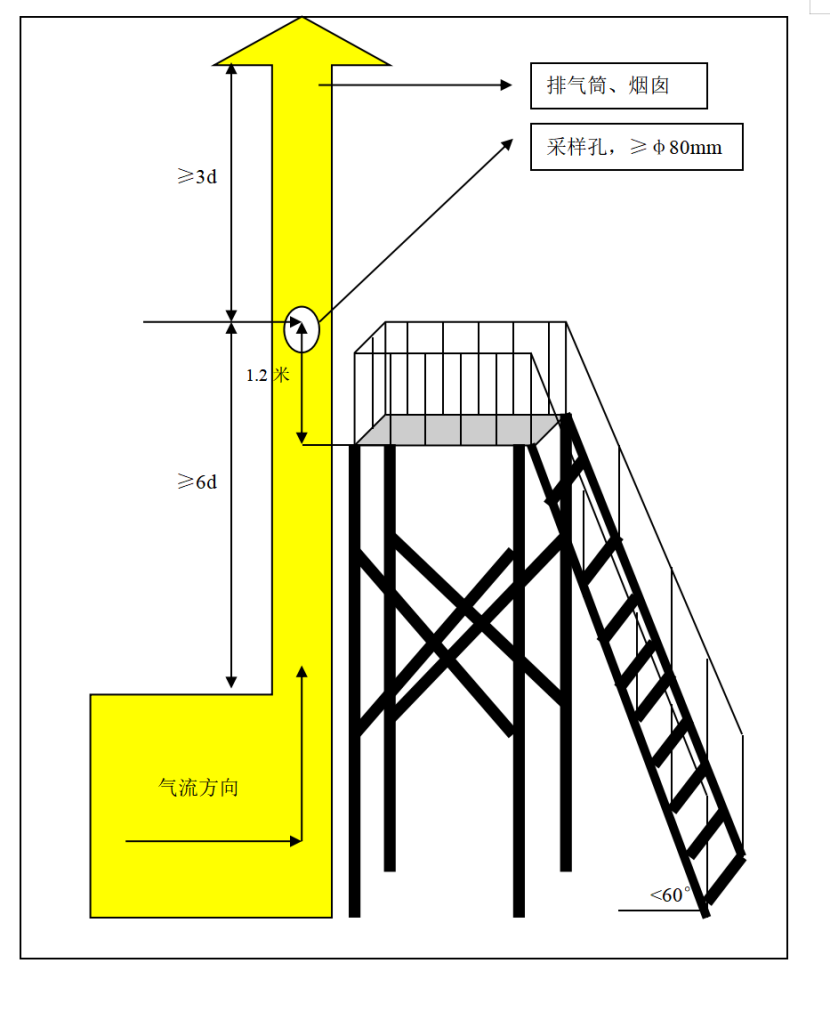

可以参考下图
